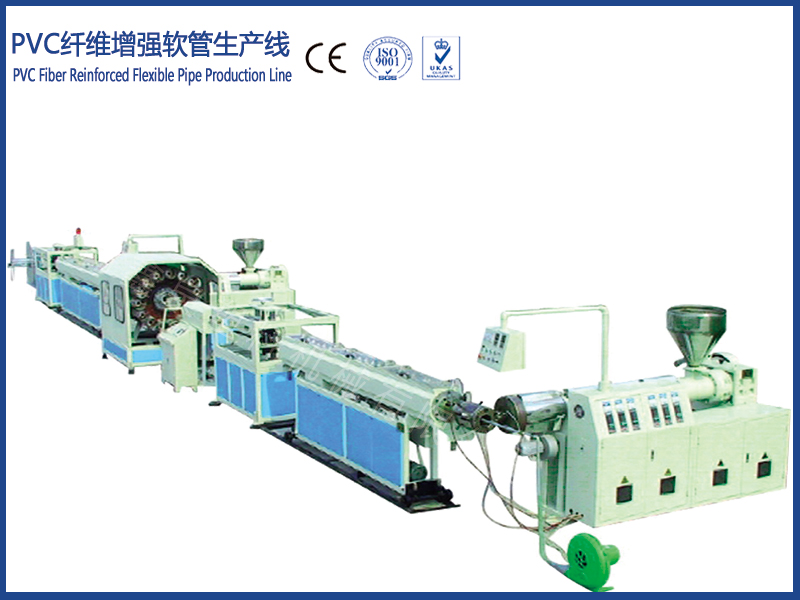

PVC纖維增強軟管生產線
PVC纖維增強軟管生產線
PVC Fiber Reinforced Flexible Pipe Production Line
一、PVC纖維增強軟管生產線 概述
PVC 纖維增強軟管（PVC Fiber-Reinforced Hose）生產線主要用于生產以聚氯乙烯（PVC）為基體、內置纖維增強層（如聚酯纖維、尼龍纖維等）的軟管，廣泛應用于工業輸水、氣體輸送、液壓系統、農業灌溉等領域。 PVC 纖維增強軟管生產線主要由擠出機噴淋水箱、牽引機、繞線機、卷取機等組成。具有配套合理、結構獨特、性能可靠、操作簡單、維護方便、連續生產能力強等特點，深受廣大用戶的歡迎和信賴。
二、產品規格參數
| 項目 | 參數范圍 | 說明 |
| 管徑范圍 | φ6mm ~ φ200mm（可定制更大規格） | 內徑、外徑根據模具設計調整，常見規格：φ6/8/10/12/16/20/25/32/40/50/63mm 等 |
| 壁厚 | 0.8mm ~ 5.0mm | 內層、外層壁厚及纖維層厚度可通過模具和擠出速度調節 |
| 纖維增強層 | 編織型 / 纏繞型 | 纖維材質：聚酯纖維、尼龍纖維、玻璃纖維等；編織密度：5~20 股 / 厘米 2 |
| 工作壓力 | 0.3MPa ~ 6.0MPa（低壓至高壓型） | 取決于壁厚、纖維結構及 PVC 配方，高壓型需增加纖維層數或采用高強度纖維 |
| 耐溫范圍 | -20℃ ~ 60℃（常規型）；-40℃ ~ 80℃（耐低溫 / 耐高溫定制型） | 受 PVC 配方和纖維材質影響，特殊場景可優化配方提升耐溫性 |
| 執行標準 | GB/T 10548、ISO 3821、EN 853 等 | 可適配國內外壓力軟管標準，支持定制化檢測（如爆破壓力、泄漏測試） |
三、產能與能耗
| 項目 | 參數 | 說明 |
| 產能（以 φ25mm 為例） | 50~200m/h（視壁厚和纖維層數而定） | 薄壁軟管（0.8mm 壁厚）：200m/h；厚壁高壓軟管（5mm 壁厚）：50m/h |
| 總功率 | 80kW ~ 300kW | 取決于擠出機規格、加熱功率及自動化程度，節能模式下可降低 15%~20% 能耗 |
| 工作電壓 | 380V/50Hz（三相五線制） | 需配備穩壓裝置，電壓波動≤±10% |
| 壓縮空氣 | 壓力：0.6~0.8MPa，流量：0.5~2m3/min | 用于氣動閥、牽引機張力控制等 |
四、生產線尺寸與重量
| 項目 | 參數 | 說明 |
| 生產線總長 | 20m ~ 50m（視配置而定） | 包含原料處理、擠出、編織、冷卻、牽引卷取等模塊，可分段布局 |
| 占地面積 | 30㎡ ~ 100㎡（不含原料倉庫和成品區） | 需預留 500mm 以上檢修通道，高度≥4.5m（考慮擠出機上方空間） |
| 總重量 | 5t ~ 20t | 取決于設備材質（鋼材 / 鋁合金）和規格 |
五、工藝流程
原料準備：PVC 粒子與助劑混合→干燥→輸送至擠出機。
內層擠出：主擠出機熔融 PVC，通過模具擠出內層管坯。
纖維增強層復合：
編織 / 纏繞機將纖維層貼合到內層管坯表面（可同步涂覆粘結劑增強附著力）。
若采用多層共擠，外層 PVC 物料同步擠出覆蓋纖維層。
冷卻定型：通過冷卻水槽或風環快速冷卻，確保結構穩定。
牽引與卷?。籂恳龣C勻速牽引軟管，卷取機收卷成品。
后處理（可選）：切割定長、表面印刷、質量檢測（如耐壓測試、泄漏檢測）。
六、應用領域
工業領域：液壓油管、壓縮空氣管、化工原料輸送管。
農業領域：灌溉水管、農藥輸送管。
民用領域：家用排水管、花園水管、洗車軟管。
特殊場景：耐低溫軟管（-20℃~60℃）、耐酸堿軟管等。
